Engineering Documents

모든 프로젝트는도면에서 시작합니다.

실제 프로젝트의 설계 도면과 스피커 배치 계산서입니다. 감각이 아니라 치수·하중·좌표로 공간을 정의합니다. 핵심 구조 사양은 보안상 흐림 처리되어 있습니다.

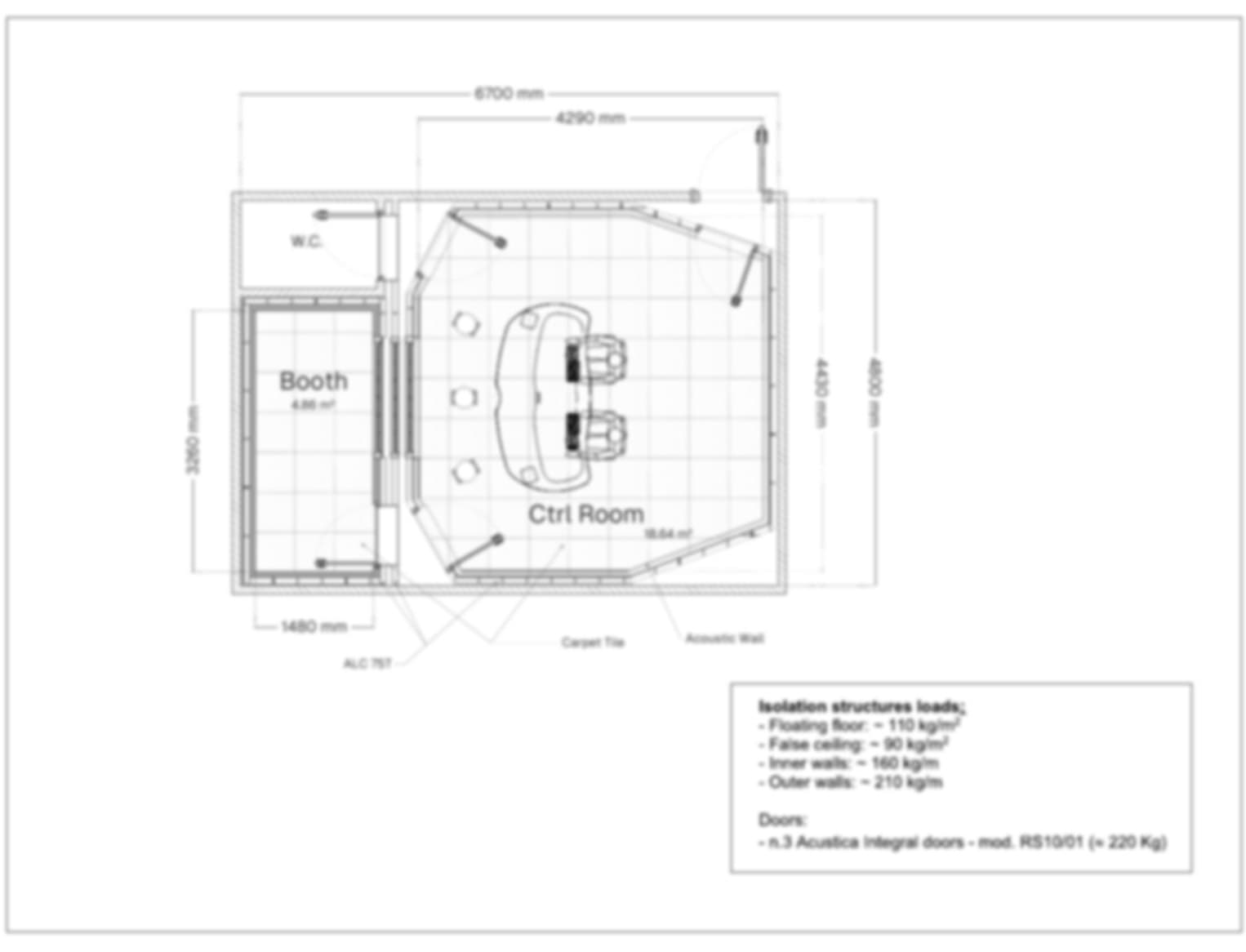

FIG. 01·스튜디오 컨트롤룸 · 부스 평면도PLAN · REDACTED
스튜디오 컨트롤룸 · 부스 평면도
룸인룸 차음 구조, 방음도어, 흡음·확산 배치를 담은 시공 설계 도면. 벽체 구성과 하중 사양은 자사 노하우로 비공개 처리했습니다.
FIG. 02·Dolby Atmos 7.1.4 설계 시트DOLBY ATMOS ROOM DESIGN
Dolby Atmos 7.1.4 설계 시트
Dolby Atmos Room Design Tool로 작성한 실제 설계 시트 — 작업 공간 치수, 믹스 포지션, 스피커별 좌표(x·y·z)와 각도를 산출합니다.
FIG. 03·스피커 배치 — 평면PLAN VIEW
스피커 배치 — 평면
7.1.4 스피커 레이아웃 평면 — 스크린·서라운드·탑 스피커와 LFE 위치를 mm 단위 좌표로 배치합니다.

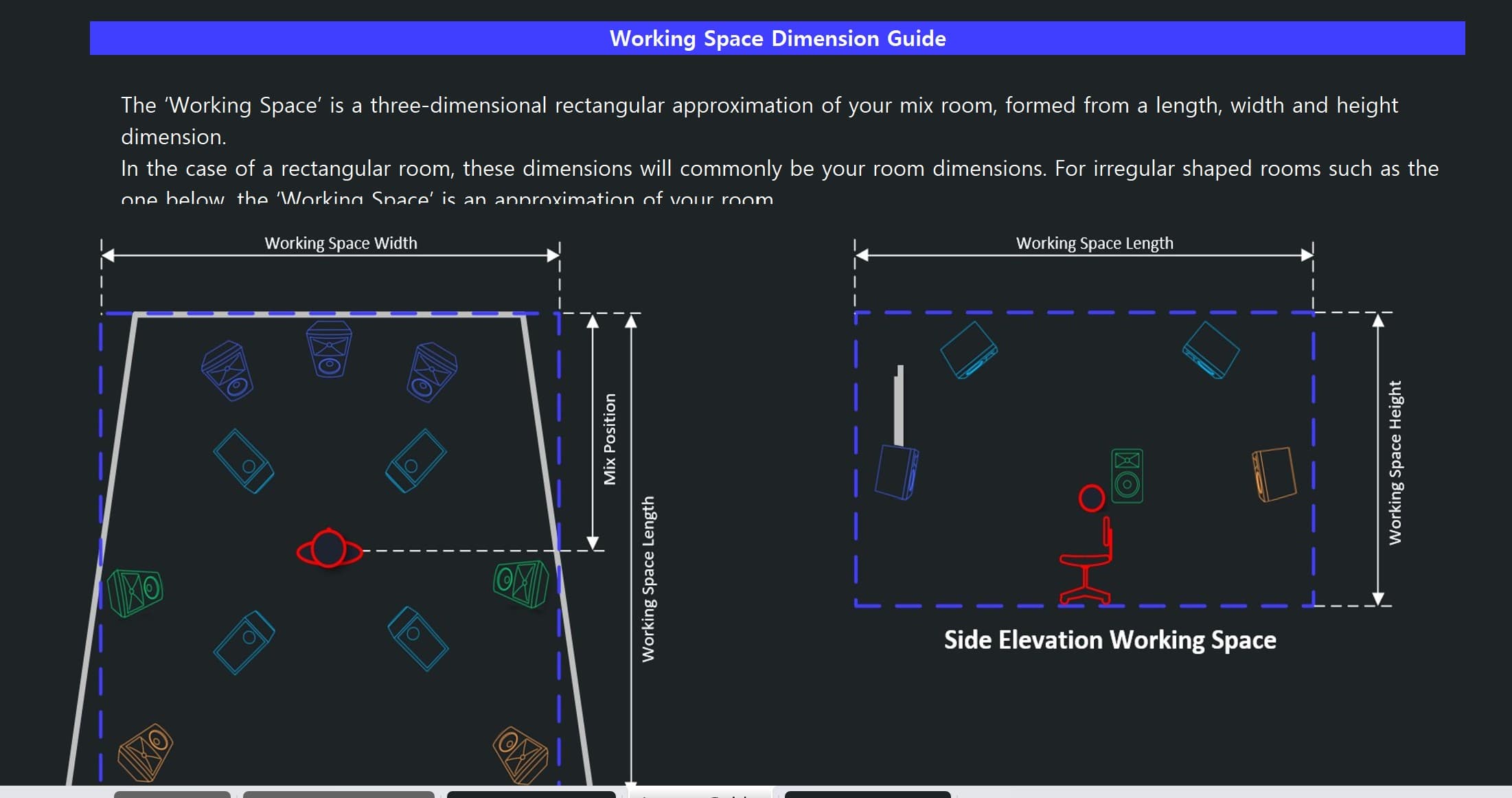

FIG. 04·작업 공간 정의WORKING SPACE
작업 공간 정의
믹스룸의 3차원 작업 공간 근사 — 길이·폭·높이와 믹스 포지션 기준의 공간 정의 방법.

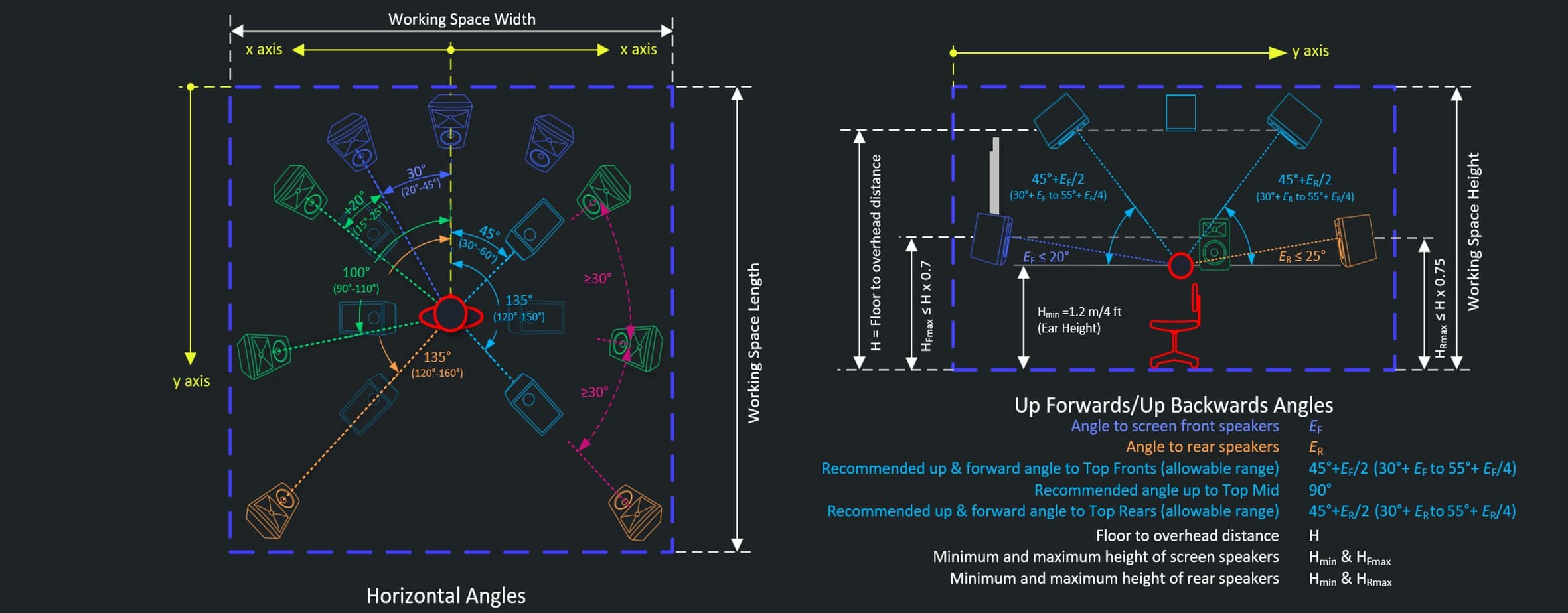

FIG. 05·스피커 각도 설계 기준ANGLE CRITERIA
스피커 각도 설계 기준
수평 각도와 상향 각도(Top Front·Top Rear)의 허용 범위 — Dolby 기준각을 공간에 맞게 계산해 적용합니다.

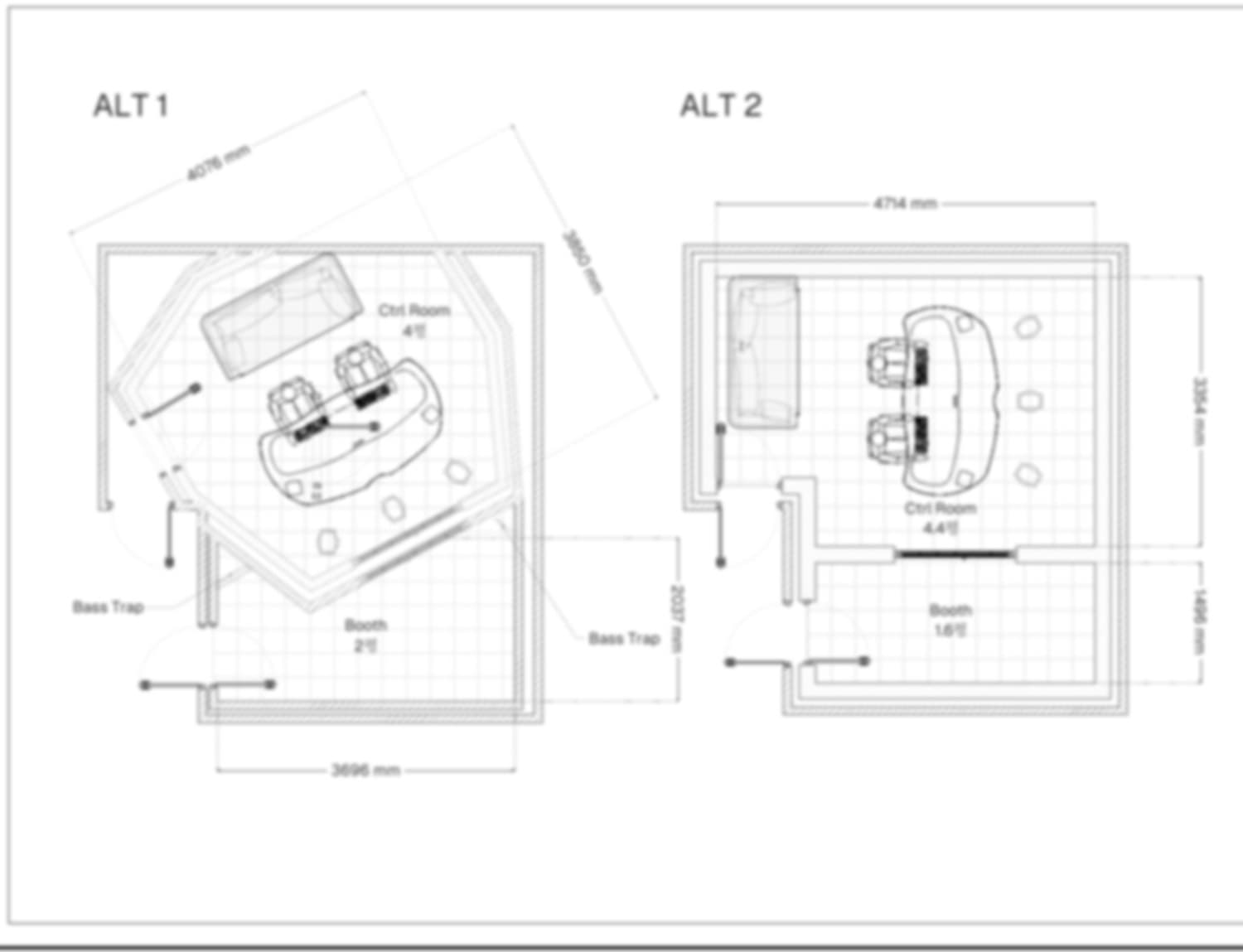

FIG. 06·대안 설계 비교 — ALT 1 / ALT 2DESIGN ALTERNATIVES · REDACTED
대안 설계 비교 — ALT 1 / ALT 2
같은 공간에 대한 두 가지 배치안 — 룸 형상, 베이스트랩 위치, 부스 구성을 비교 설계해 최적안을 제안합니다.

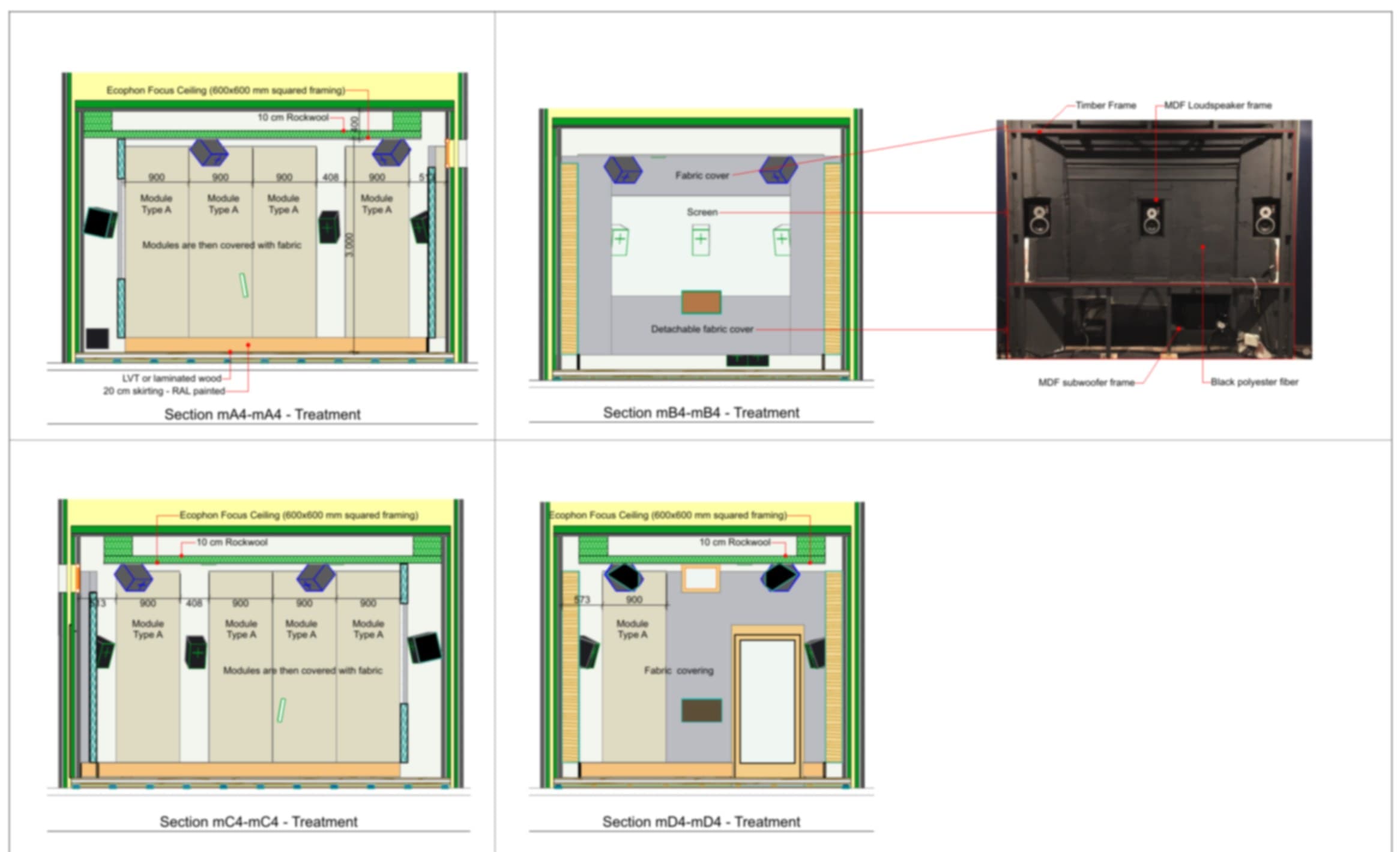

FIG. 07·믹싱룸 벽체 단면 · 천장 입면 상세WALL SECTIONS · CEILING
믹싱룸 벽체 단면 · 천장 입면 상세
해외 스튜디오 프로젝트의 벽체 세로 단면과 천장 처리 상세 — 흡음 모듈 구성, 천장 흡음층, 마감 방식이 담긴 시공 도면입니다.

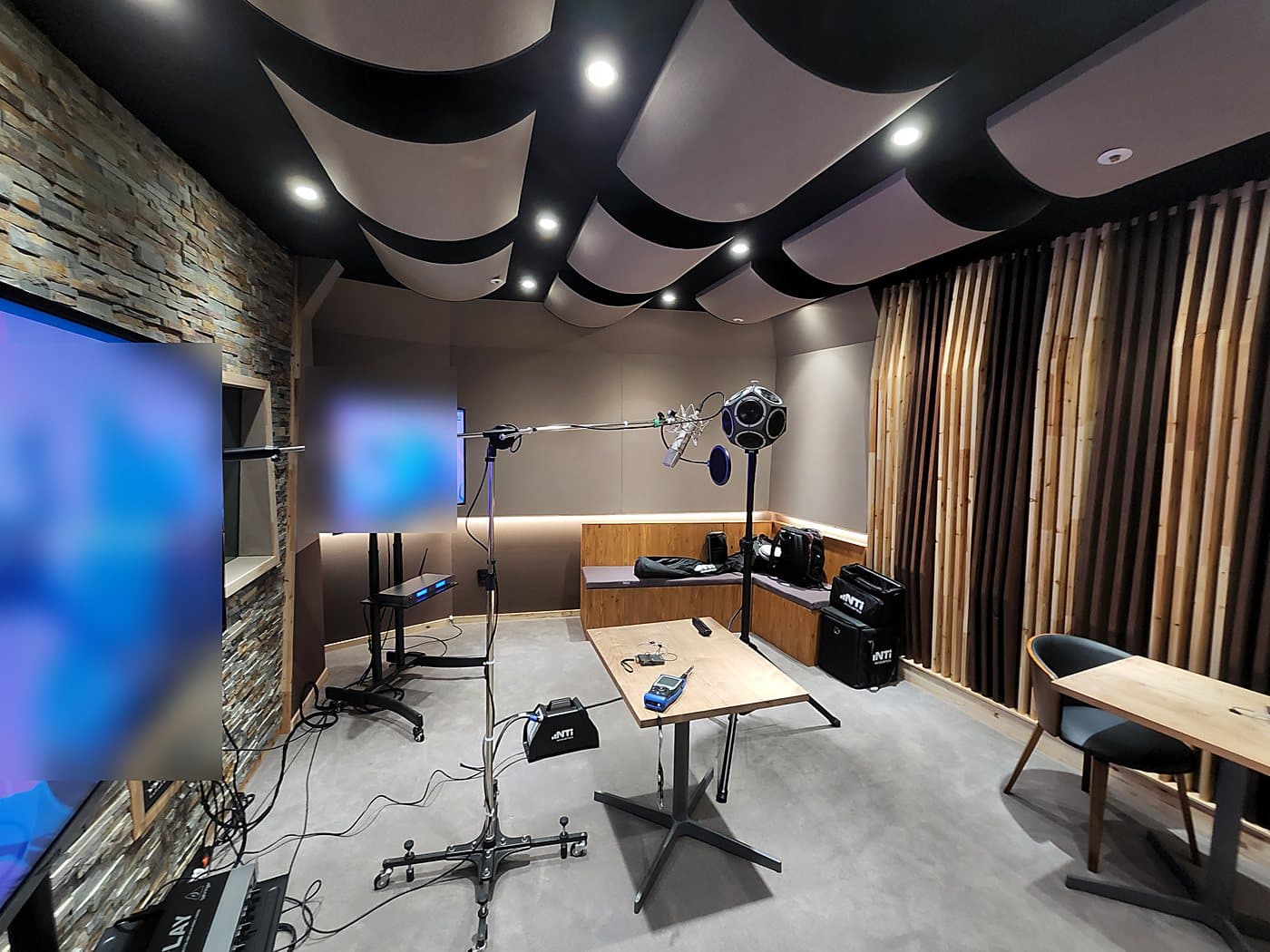

Measured, Not Promised

약속이 아니라측정으로 증명합니다.

모든 프로젝트는 완공 후 성능 리포트와 함께 인도됩니다. 아래는 저희가 다루는 핵심 지표와 대표 측정 그래프입니다.

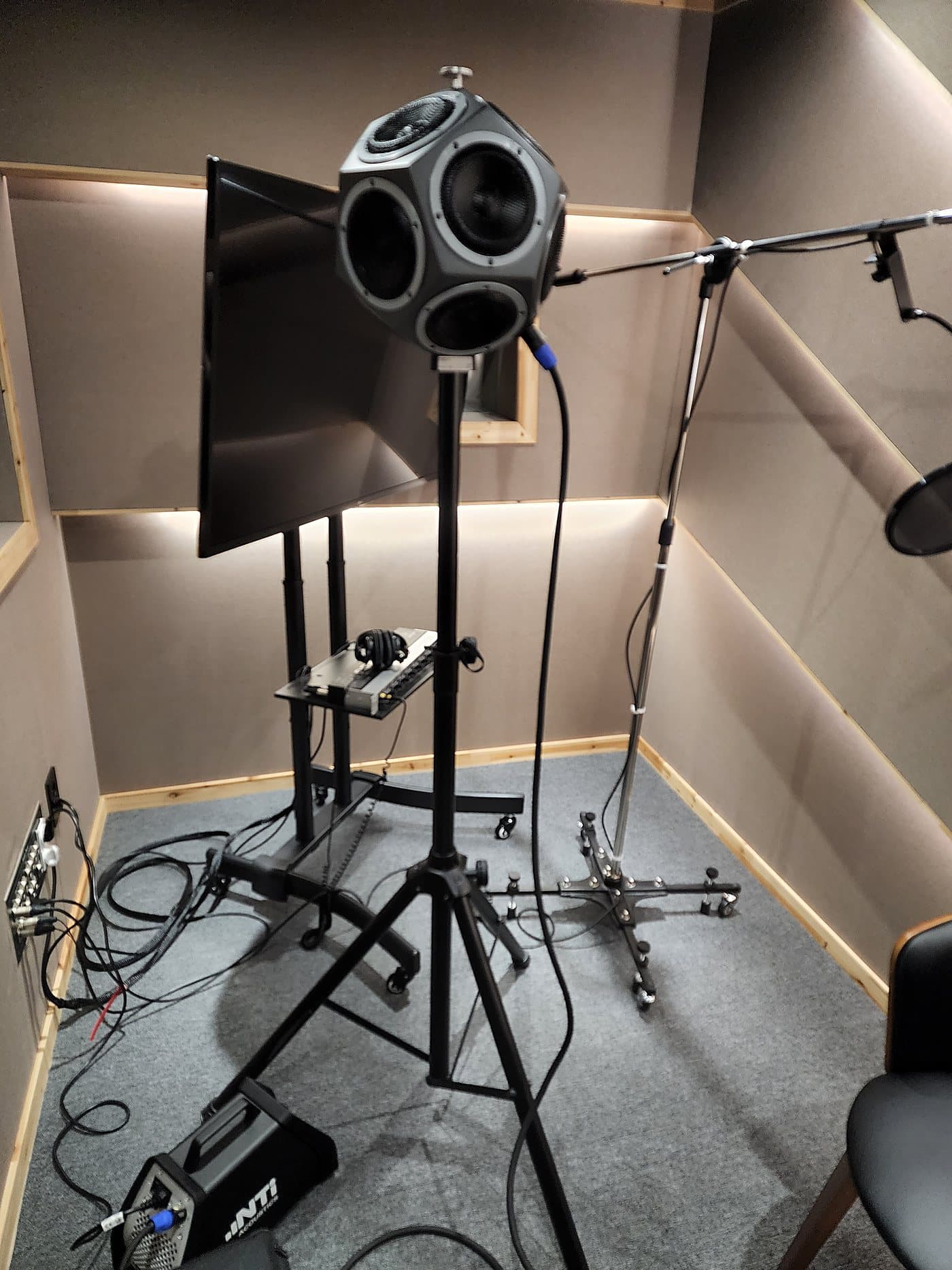

RT60(T30) 잔향시간 — ADR 부스 · 완공 실측

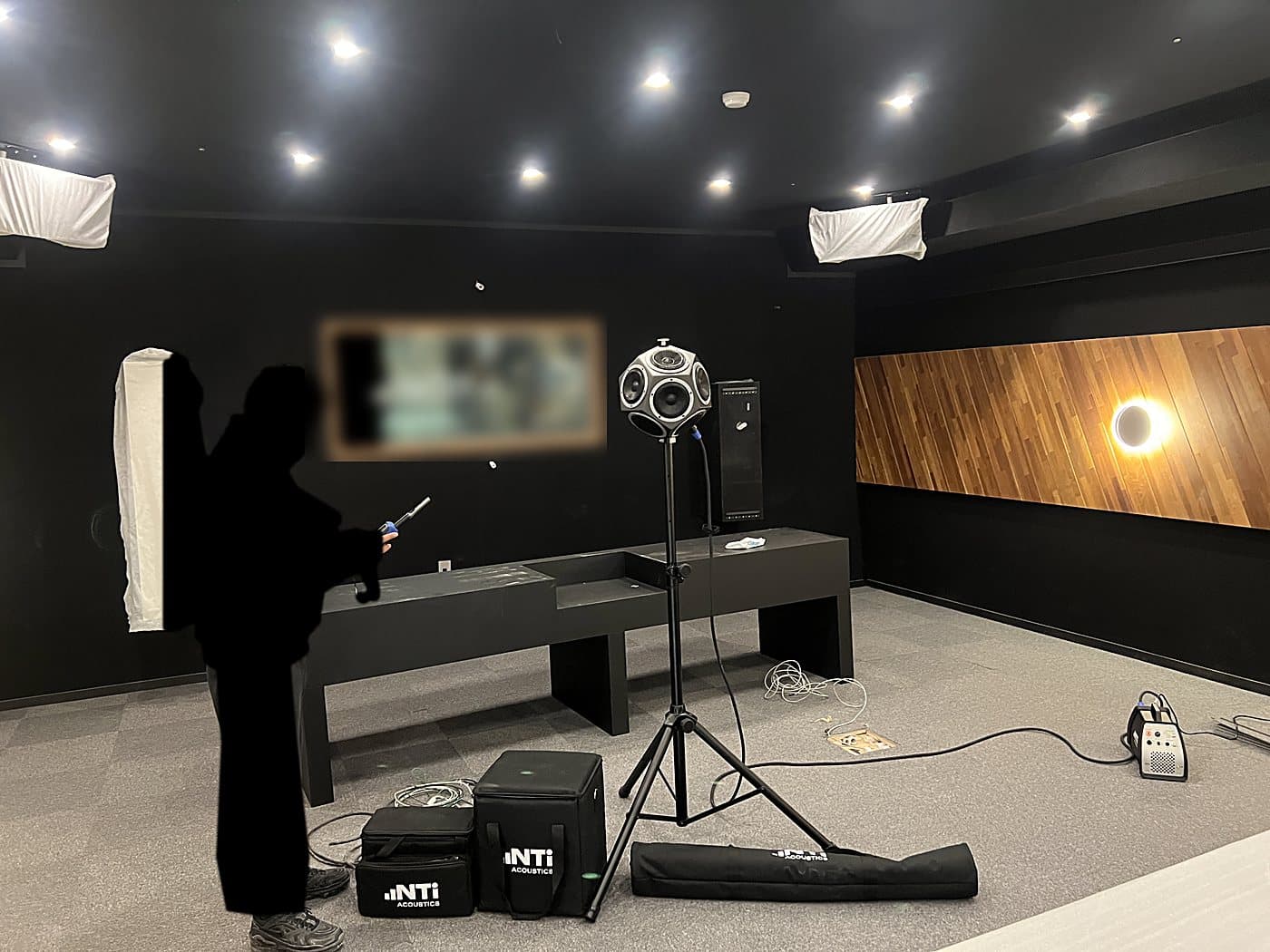

NTi XL2 SNo. A2A-14364-E0 · M2230 SNo. 7557 · 2022-08-18 · ISO 3382
0.1
0.2
0.3
0.4
125
0.27
250
0.15
500
0.15
1k
0.10
2k
0.09
4k
0.10
8k
0.10
목표 ≤ 0.25 s실측값 · Hz / s
배경소음 등급 — 동일 프로젝트 · 완공 실측
ANSI/ASA S12.2-2008 · LZeq octave bands · 2022-08-18
NC-19
스튜디오 기준 초저소음 달성
631252505001k2k4k8k
Hz / dB LZeq

측정 당시 장비: NTi XL2 + M2230 · 현재는 후속 기종 XL3로 운용합니다.

RT60

잔향시간

소리가 60dB 감쇠하는 시간. 공간 용도별 목표값을 설계·검증합니다.

FR

주파수 응답

저역부터 고역까지 평탄한 재생 — 정확한 모니터링의 조건.

IR

임펄스 응답

반사음의 시간 구조를 분석해 1차 반사를 제어합니다.

STI

음성 전달 지수

말의 명료도를 0~1로 수치화. 회의실·강의실의 핵심 지표.

NC

배경소음 등급

공조·외부 소음의 등급화. 스튜디오는 NC-20 이하를 목표로.

STC

차음 등급

벽체·문·창의 차음 성능. 시공 전후 실측으로 검증.

C50

음성 명료도

50ms 이내 도달 에너지 비율 — 말이 또렷하게 들리는 정도.

C80

음악 명료도

80ms 기준 명료도 — 공연장·음악 공간의 밸런스 지표.
